弓型保險卸扣
弓型保險卸扣
采用優質合金結構鋼鍛造并進行熱處理而成.
卸扣本體都有工作額載及型號標識
可根據客戶要求對卸扣表面進行電鍍鋅或熱鍍鋅處理
最大試驗載荷為額定載荷的2倍,最小破斷載荷為額定載荷的4倍.
符合聯邦RR-C-271D和ISO2415-2004規定的技術要求和檢測方法.
可接受特殊尺寸定制
卸扣本體都有工作額載及型號標識
可根據客戶要求對卸扣表面進行電鍍鋅或熱鍍鋅處理
最大試驗載荷為額定載荷的2倍,最小破斷載荷為額定載荷的4倍.
符合聯邦RR-C-271D和ISO2415-2004規定的技術要求和檢測方法.
可接受特殊尺寸定制

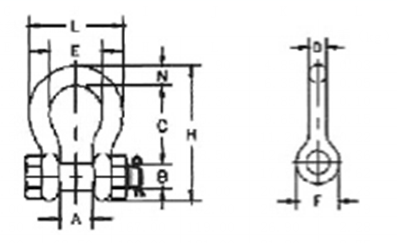

| 產品編號 | 工作載荷（T) | 主要技術參數（mm) | 單重 | ||||||||
| A | B | C | D | E | F | H | L | N | |||
| PSBX-01 | 0.3 | 9.65 | 6.35 | 22.40 | 4.85 | 15.20 | 14.20 | 37.30 | 24.90 | 4.85 | 0.03 |
| PSBX-02 | 0.5 | 11.90 | 7.85 | 28.70 | 6.35 | 19.80 | 15.50 | 46.70 | 32.50 | 6.35 | 0.05 |
| PSBX-03 | 0.75 | 13.50 | 9.65 | 31.00 | 7.85 | 21.30 | 19.10 | 53.00 | 37.30 | 7.85 | 0.10 |
| PSBX-04 | 1 | 16.80 | 11.20 | 36.60 | 9.65 | 26.20 | 23.10 | 63.00 | 45.20 | 9.65 | 0.15 |
| PSBX-05 | 1.5 | 19.10 | 12.70 | 42.90 | 11.20 | 29.50 | 26.90 | 74.00 | 51.50 | 11.20 | 0.22 |
| PSBX-06 | 2 | 20.60 | 16.00 | 47.80 | 12.70 | 33.30 | 30.20 | 83.50 | 58.50 | 12.70 | 0.36 |
| PSBX-07 | 3.25 | 26.90 | 19.10 | 60.50 | 16.00 | 42.90 | 38.10 | 106.00 | 74.50 | 17.50 | 0.62 |
| PSBX-08 | 4.75 | 31.80 | 22.40 | 71.50 | 19.10 | 51.00 | 46.00 | 126.00 | 89.00 | 20.60 | 1.23 |
| PSBX-09 | 6.5 | 36.60 | 25.40 | 84.00 | 22.40 | 58.00 | 53.00 | 148.00 | 102.00 | 24.60 | 1.79 |
| PSBX-10 | 8.5 | 42.90 | 28.70 | 95.50 | 25.40 | 68.50 | 60.50 | 167.00 | 119.00 | 26.90 | 2.28 |
| PSBX-11 | 9.5 | 46.00 | 31.80 | 108.00 | 28.70 | 74.00 | 68.50 | 190.00 | 131.00 | 31.80 | 3.75 |
| PSBX-12 | 12 | 51.50 | 35.10 | 119.00 | 31.80 | 82.50 | 76.00 | 210.00 | 146.00 | 35.10 | 5.31 |
| PSBX-13 | 13.25 | 57.00 | 38.10 | 133.00 | 35.10 | 92.00 | 84.00 | 233.00 | 162.00 | 38.10 | 7.18 |
| PSBX-14 | 17 | 60.50 | 41.40 | 146.00 | 38.10 | 98.50 | 92.00 | 254.00 | 175.00 | 41.10 | 8.62 |
| PSBX-15 | 25 | 73.00 | 51.00 | 178.00 | 44.50 | 127.00 | 106.00 | 313.00 | 225.00 | 57.00 | 15.40 |
| PSBX-16 | 35 | 82.50 | 57.00 | 197.00 | 51.00 | 146.00 | 122.00 | 348.00 | 253.00 | 61.00 | 23.70 |
| PSBX-17 | 55 | 105.00 | 70.00 | 267.00 | 66.50 | 184.00 | 145.00 | 453.00 | 327.00 | 79.50 | 44.60 |
| PSBX-18 | 85 | 127.00 | 82.50 | 330.00 | 76.00 | 200.00 | 165.00 | 546.00 | 365.00 | 92.00 | 70.00 |
| PSBX-19 | 120 | 133.00 | 95.50 | 372.00 | 92.00 | 229.00 | 203.00 | 626.00 | 419.00 | 105.00 | 120.00 |
| PSBX-20 | 150 | 140.00 | 108.00 | 368.00 | 104.00 | 254.00 | 229.00 | 653.00 | 468.00 | 116.00 | 153.00 |
